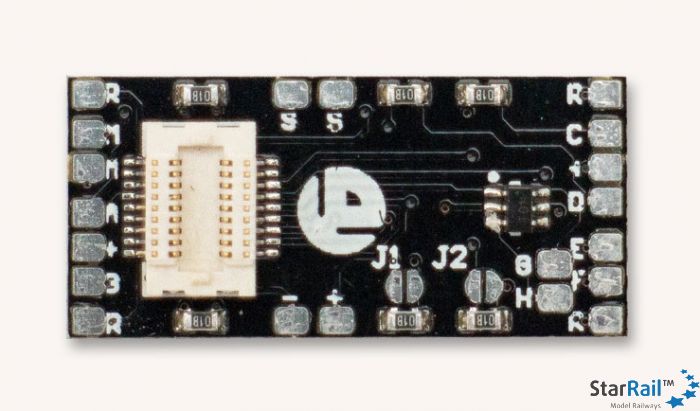

Hauptplatine mit Next18-Decoderanschluss

Hauptplatine zur Aktualisierung der Elektronik von Lokomotiven, die nicht mit einer spezifischen Platine aufgerüstet werden können. Aufgrund der geringen Grösse ist es möglich, diese Hauptplatine in verschiedene Lokomotiven einzubauen um diese zu digitalisieren. Für Spurgrössen von N bis H0 geeignet.

Ermöglicht den Austausch der alten Platine durch eine neu gestaltete Platine mit folgenden Funktionen:

• Maximales Format 25 × 12 mm
• Höhe 3-4 mm je nach verwendetem Decoder
• Anschluss für Next18 NEM 662 Decoder.
• Anschluss für Licht vorne und Licht hinten inkl. Vorwiderstand für direkten Anschluss von LEDs.
• Anschluss AUX1 und AUX mit Vorwiderständen für den direkten Anschluss von LED's

  • Kann mittels Lötbrücken auf volle Decoderleistung gebrückt werden
• Verstärkte Ausgänge AUX3 und AUX4
