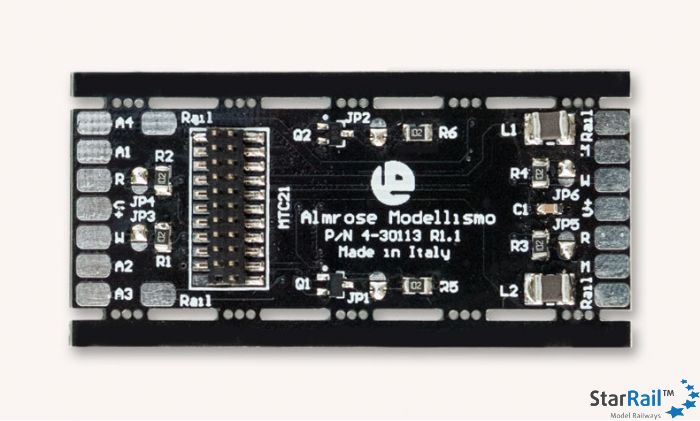

Hauptplatine mit 21MTC-Decoderanschluss

Hauptplatine zur Aktualisierung der Elektronik von Lokomotiven, die nicht mit einer spezifischen Platine aufgerüstet werden können. Aufgrund der geringen Grösse ist es möglich, diese Hauptplatine in verschiedene Lokomotiven einzubauen um diese zu digitalisieren.

Ermöglicht den Austausch der alten Platine durch eine neu gestaltete Platine mit folgenden Funktionen:

• Maximales Format 5 × 2.5 cm
• Mindestgrösse 5 × 1.8 cm mit Schnitt der Seitenklappen.
• Anschluss für 21MTC NEM 660 Decoder.
• Anschluss für Licht vorne und Licht hinten inkl. Vorwiderstand für direkten Anschluss von LEDs.
  • Kann mittels Lötbrücken auf volle Decoderleistung gebrückt werden für den Anschluss von Glühlampen
• Verstärkte Ausgänge AUX3 und AUX4.

Anleitung Englisch
