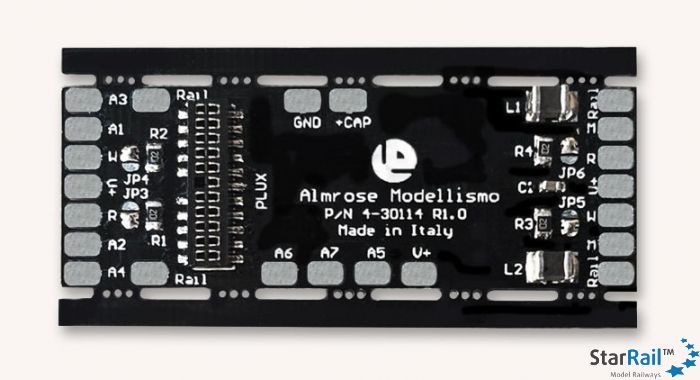

Hauptplatine mit PluX22-Decoderanschluss

Hauptplatine zur Aktualisierung der Elektronik von Lokomotiven, die nicht mit einer spezifischen Platine aufgerüstet werden können. Aufgrund der geringen Grösse ist es möglich, diese Hauptplatine in verschiedene Lokomotiven einzubauen um diese zu digitalisieren.

Ermöglicht den Austausch der alten Platine durch eine neu gestaltete Platine mit folgenden Funktionen:

• Maximales Format 5 × 2.5 cm
• minimale Höhe 5/6 mm, abhängig vom verwendeten Decoder.
• Mindestgrösse 5 × 1.8 cm mit Schnitt der Seitenklappen.
• Anschluss für PluX22 NEM 658 Decoder.
• Anschluss für Licht vorne und Licht hinten inkl. Vorwiderstand für direkten Anschluss von LEDs.
  • Kann mittels Lötbrücken auf volle Decoderleistung gebrückt werden für den Anschluss von Glühlampen
• Ausgänge AUX1 bis AUX7.
