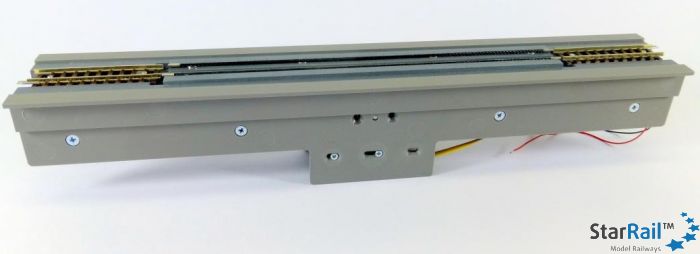

N Radreinigungsanlage Einbaugerät

Die mit Fahrspannung (analog und digital) versorgte und somit befahrbare N-Radreinigungsanlage säubert getriebene und nicht getriebene Räder schienengebundener Modellbahnfahrzeuge von Öl- und Schmutzrückständen. Das Gerät ist für Lokomotiven und Wagen gleichermassen geeignet und kann integriert in Modellbahnwagen von kompletten Zügen be-/überfahren werden.

Die mit einem 12 Volt DC -Motor (Faulhaber¹) angetriebene Radreinigungstechnik lässt zwei Polierstäbe unter dem Lok-und Wagenrad oszillieren. Somit stellt sich eine Reinigungswirkung an der Radlauffläche von Lokomotiven und Wagen ein. Die auf den 183 mm langen Reinigungsstäben abrollende Radlauffläche wird somit auch bei grösseren Raddurchmessern komplett gereinigt.

Bei Einspeisung einer geringen Fahrspannung drehen sich dann bei stehender Lokomotive die Räder. Nicht angetriebene Räder (z. B. Wagenräder) werden durch das Abrollen der Radlauffläche (Fortbewegung) auf den oszillierenden Polierstäben gereinigt. Dazu wird der Wagen manuell oder durch die ziehende bzw. schiebende Lokomotive bewegt. Ein manuell zeitaufwendiges Reinigen der Radlaufflächen entfällt. Ihre Lokomotiven und Wagen erhalten saubere Radlaufflächen für eine optimale Kontaktierung zwischen Schiene und Rad.

Der Motor der Radreinigungsanlage wird mit einer geregelten Gleichspannung von 0-12 Volt (DC) betrieben. Eine entsprechende Versorgungsspannung liefern handelsübliche Modellbahntrafos. Im Digitalbetrieb wird dem Motor ein Lok-Decoder mit hochfrequenter Motoransteuerung vorgeschaltet.

Beim Einbau- und Tischgerät sind die Reinigungsflächen identisch. Während das Einbaugerät in die Modellbahnanlage integriert wird, liefern wir Ihnen das Tischgerät einsatzbereit auf einem Acrylglassockel montiert. Zur digitalen Ansteuerung wird die Radreinigungsanlage mit einem systemkompatiblen Decoder (kann auch nachgerüstet werden) geliefert. Steuerungsspezifische Decoder (ggf. gegen Aufpreis) bauen wir wunschgemäß ein. Bitte bei der Bestellung angeben.

Die Radreinigungsanlage zum Einbau sollte an einer gut zugänglichen Stelle, möglichst in einem Nebengleis der Modellbahnanlage installiert werden. Für den Einbau wird ein rechteckiger Trassenbrettausschnitt von Länge 300 mm, Breite 40 mm und Höhe 55 mm (von der Trassenbrettoberkante) benötigt.

Technische Daten:
Die Radreinigungsanlage wurde unter Berücksichtigung der Normen Europäischer Modellbahnen konstruiert und ist patentrechtlich geschützt. Die Spannungsversorgung des Antriebsmotors der Radreinigungsanlage darf nicht mit Halbwellen- und Impulsbreitensteuerung erfolgen.

• Spannungsversorgung 0-12 Volt (DC)
• Stromaufnahme ca. 100 mA
• maximale Motorspannung am Reinigungsantrieb 12 Volt DC
• Reinigungslänge 183 mm
• Einbaumasse Länge 300 mm, Breite 40 mm, Höhe 50 mm
